概览
B75DM VER:1.0 是一款高性能工业级ATX主板，采用 LGA1155 插槽 和 B75 南桥芯片，专为严苛工业环境设计。支持 2×DDR3 内存，提供 VGA + HDMI 双显示输出，并配备 2×千兆网口（LAN）、11×USB 及 6×COM 串口，满足多样化工业设备连接需求。采用标准 ATX 电源供电，确保稳定运行。
典型应用： 工业自动化控制、数字标牌、智能仓储、机器视觉、能源监控等。
产品描述
产品型号: B75DM VER:1.0
处理器: 支持LGA1155架构2th/3th Intel® Celeron/Pentium/Core™ i3/i5/i7处理器
芯片组: Intel B75高速芯片组
内 存: 2* DDR3 DIMM内存插槽,支持双通道1066/1333/1600MHz内存,最大支持16GB
显示:
集成Intel® HD Graphics图形控制器,1*VGA接口和1*HDMI1.4接口
支持独显、双显模式、扩展模式
网络:
1* Intel I211AT千兆网卡,支持网络唤醒、PXE功能
1* Intel I219V千兆网卡,支持网络唤醒、PXE功能
存储: 5* SATA 2.0硬盘接口,SATA接口传输速度可达3Gbps
1* MSATA固态硬盘接口,传输速度可达6Gbps
音频: 集成ALC892 高保真音频控制器,支持Mic、Line out

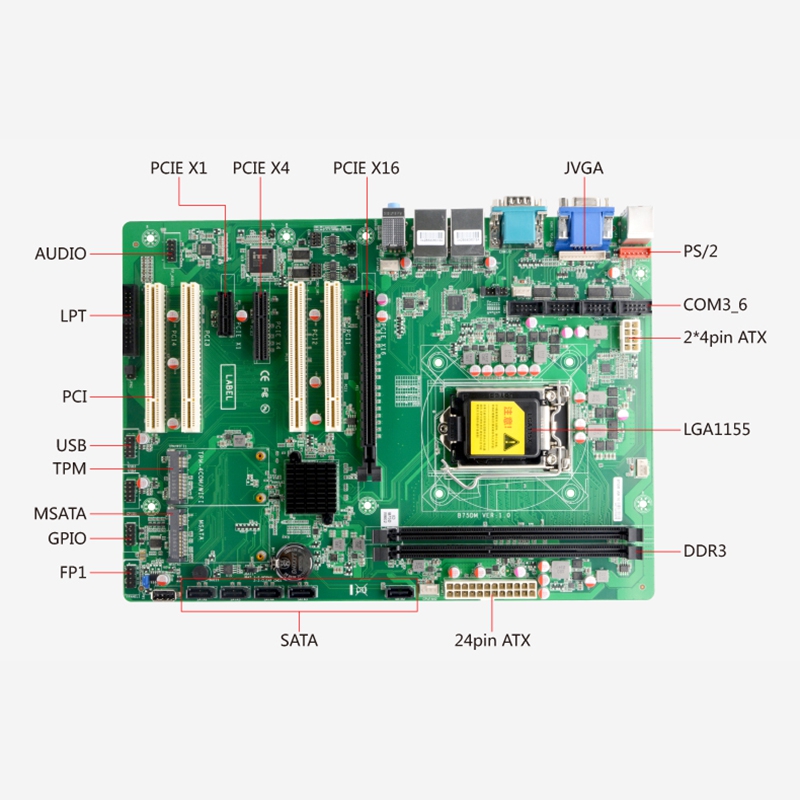

扩展插槽:
1* PCIE x16
1* PCIE x4
1* PCIE x1
4* PCI
1* Mini-PCIE，支持WiFi(选配TPM-4COM小板，可扩展4个串口)

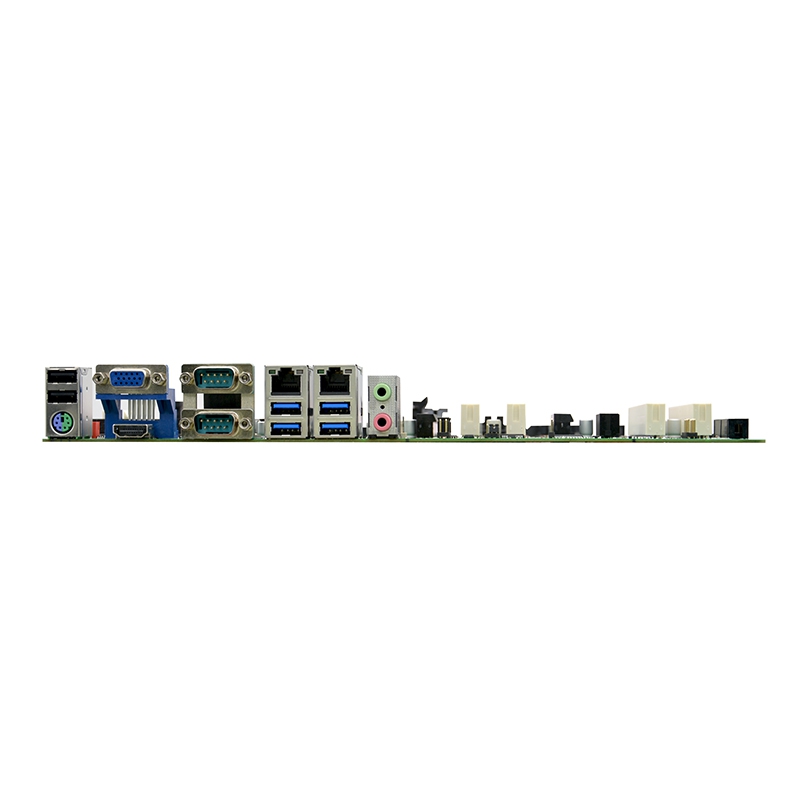

背板I /O接口:
1* PS/2键盘鼠标接口
1* VGA显示接口
1* HDMI显示接口
2* RS232串口,COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能
2* USB 2.0接口
4* USB 3.0接口
2* RJ-45 千兆网络接口
1* Line out接口(绿色)、1* MIC接口(红色)
内置I/O接口:
4*RS232串口
1*JVGA1接口，1*12pin排针,与外置VGA为同信号
1* PS/2键盘鼠标接口 1*6pin排针
1*LPT打印口 2*13pin排针 2.54mm
1*前置音频接口 2*5pin排针
4* USB 2.0接口 2*5Pin排针
1*USB2.0接口 USB-TYPE A
1*前面板功能按钮和指示灯接口 2*5pin排针
1*24pin ATX电源输入接口
2*4pin ATX电源输入接口
1*AC上电自动开机功能 1*3pin排针
风扇接口: 2*4pin CPU智能风扇接口，2*4pin系统智能风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Linux
电源类型: 采用24Pin ATX电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5～90%相对湿度,无冷凝

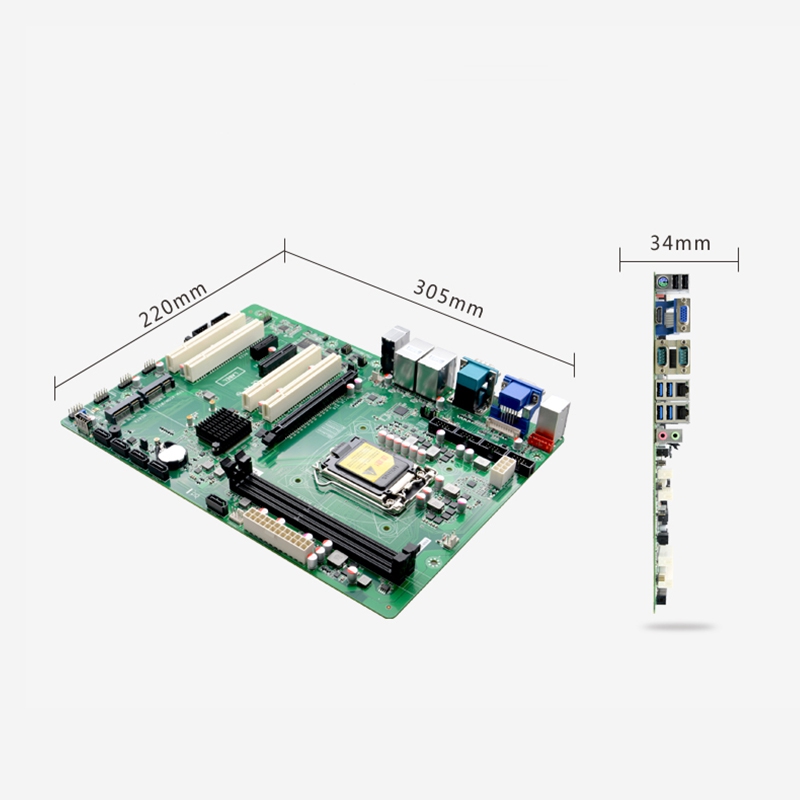

尺 寸: 305mm x 220mm（ATX）
应用领域
1.工业自动化
●用于PLC控制、机器人控制、生产线管理等。
2.机器视觉
●支持高精度图像处理，用于质量检测、缺陷识别等。
3.物联网与边缘计算
●作为工业物联网网关，实现数据采集与实时分析。
4.智能交通
●应用于智能交通信号控制、车载计算终端等。
5.能源管理
●用于智能电网、新能源监控系统等。
6.医疗设备
●支持医疗影像处理、诊断设备控制等。
7.军工与航空航天
●适用于高可靠性要求的极端环境计算。
8.测试与测量
●用于工业设备测试、数据采集与分析。
工业ATX主板凭借其坚固设计、高性能计算和广泛兼容性，成为工业4.0和智能制造的核心组件之一。
