产品概览
核心性能

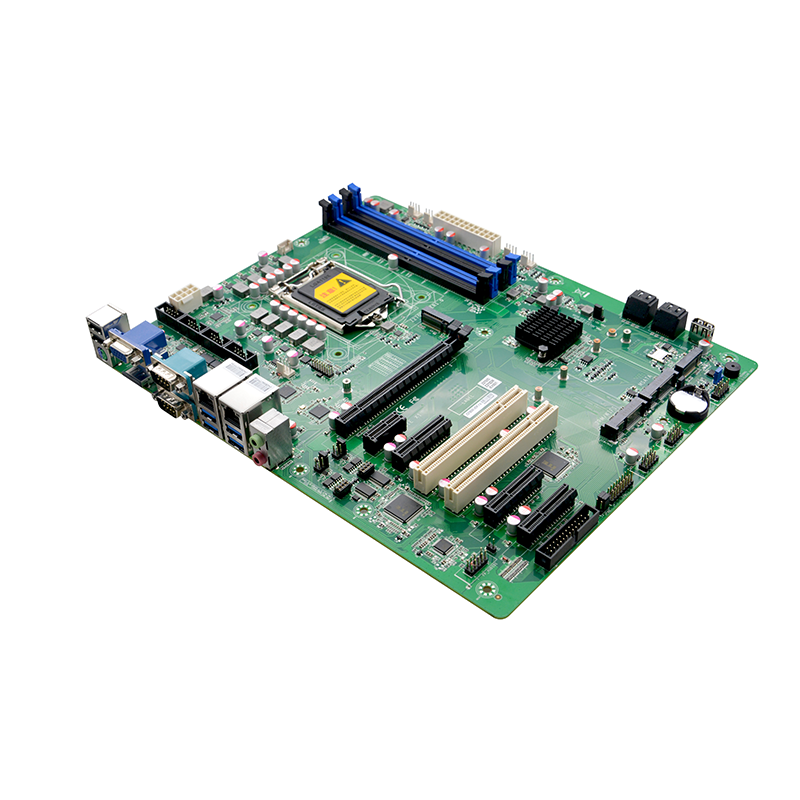

Z270DM VER:1.0 industrial micro atx motherboard，采用 Intel Z270 芯片组，支持 6 - 9 代奔腾 / 酷睿处理器，为工业应用提供稳定算力。
显示与内存
内置 Intel HD 显卡，2 个 HDMI + 1 个 VGA 接口，实现多屏显示。4 个 DDR4 插槽，最高 64GB 内存，确保 industrial micro atx motherboard 高效运行。
丰富接口
2 个千兆网口、11 个 USB、6 - 10 个 COM 口，搭配多种存储接口，拓展性强，满足工业设备连接需求，凸显 industrial micro atx motherboard 的实用性。
拓展与供电
PCIE3.0、PCI 等多种插槽，适配工业拓展设备。双供电接口保障 industrial micro atx motherboard 在复杂工况下稳定运行。
产品描述

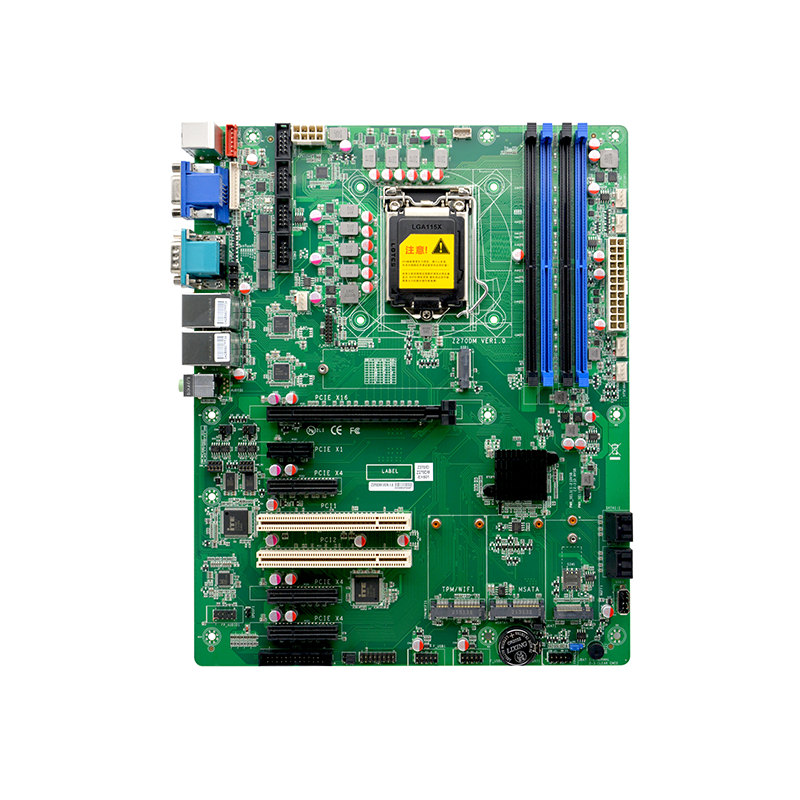

产品型号: Z270DM VER:1.0
处理器: 支持LGA1151架构的6th/7th/8th/9th Celeron/Pentium/Core i3/i5/i7处理器
Note:支持6/7/8/9代 95W的CPU
芯片组: Intel Z270高速芯片组
内 存: 4*DDR4 DIMM内存插槽, 支持双通道2133/2400/2666MHz内存,最大支持64GB
显 示:
集成Intel® HD Graphics图形控制器,1*VGA接口和2*HDMI1.4接口
支持单独显示、双显模式、扩展模式
网 络: 2* Intel I211AT千兆网卡,支持网络唤醒、PXE功能
存 储:
4* SATA3.0 硬盘接口,SATA传输速度可达6Gbps
1* MSATA接口,支持Intel协议的SSD，传输速率达6Gbps
1* M.2 插槽,支持M.2 2280 NVME PCIE x1(PCB V1.0 只支持x1，PCB V1.1 支持x1/SATA)
音 频: 板载ALC888S 高保真音频控制器,支持Mic、Line out

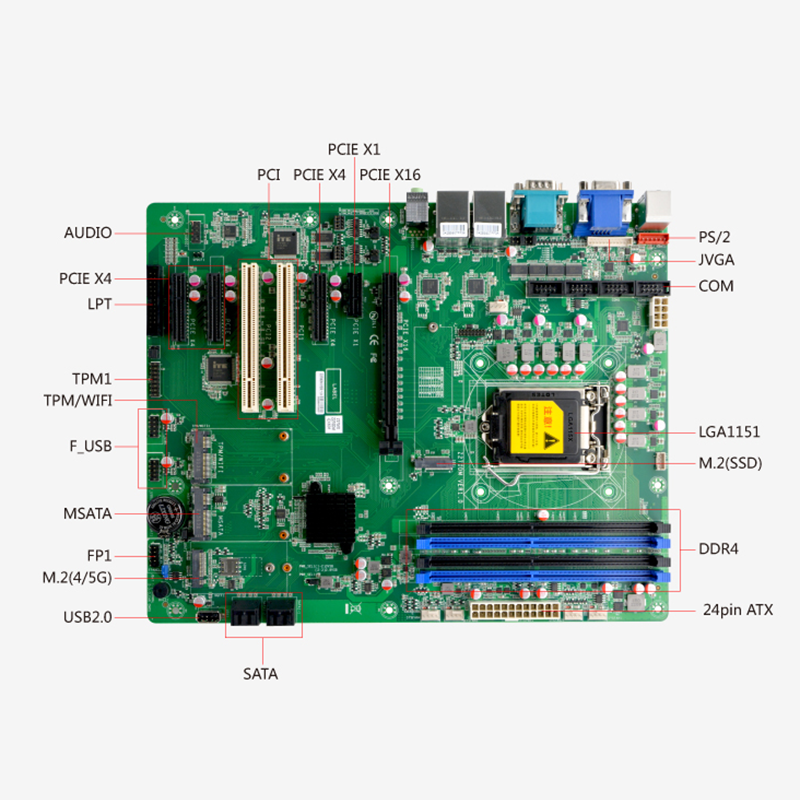

扩展插槽:
1* PCIE3.0 x16
3* PCIE3.0 x4
1* PCIE3.0 x1
2* PCI
1* Mini-PCIE插槽， 支持WiFi(选配TPM-4COM可扩展4个串口，需搭配对应BIOS)
1* M.2 插槽,2242/2250,支持4G/5G

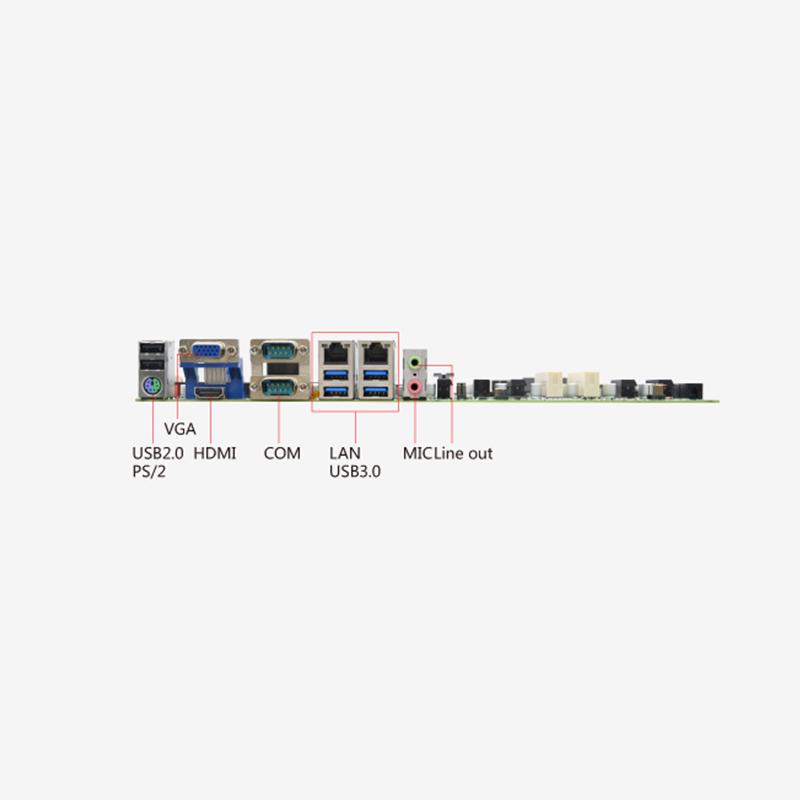

背板I/O接口:
1* PS/2键盘鼠标接口
1* VGA显示接口
1*HDMI显示接口
2* RS232串口(COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能)
2* RJ45千兆网络接口
2* USB 2.0接口
4* USB 3.0接口
1* Line out接口(绿色)、1* Mic接口(红色)
内置I/O接口:
1* PS/2键盘鼠标接口 1*6pin排针 与UK1同信号
1* JVGA接口 1*12pin排针，与外置VGA同信号
1* JHDMI接口 2*8pin排针
4* RS232串口 2*5pin排针
1* 前置音频接口 2*5pin排针
4* USB 2.0接口 2*5Pin排针
1*USB2.0接口 USB TYPE-A
1* TPM接口 2*8pin排针
1*前面板功能按钮和指示灯接口 2*5pin排针
1*LPT 2*13 pin排针(默认打印口，可做成GPIO，需刷配置GPIO的BIOS)
1* 24pin ATX电源输入接口
1* 8pin ATX电源输入接口
风扇接口: 1*4pin CPU智能风扇接口，4* 4pin系统智能风扇接口
BIOS:64Mb Flash ROM
操作系统: Windows 7 / 10 / Linux
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: ATX电源输入
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

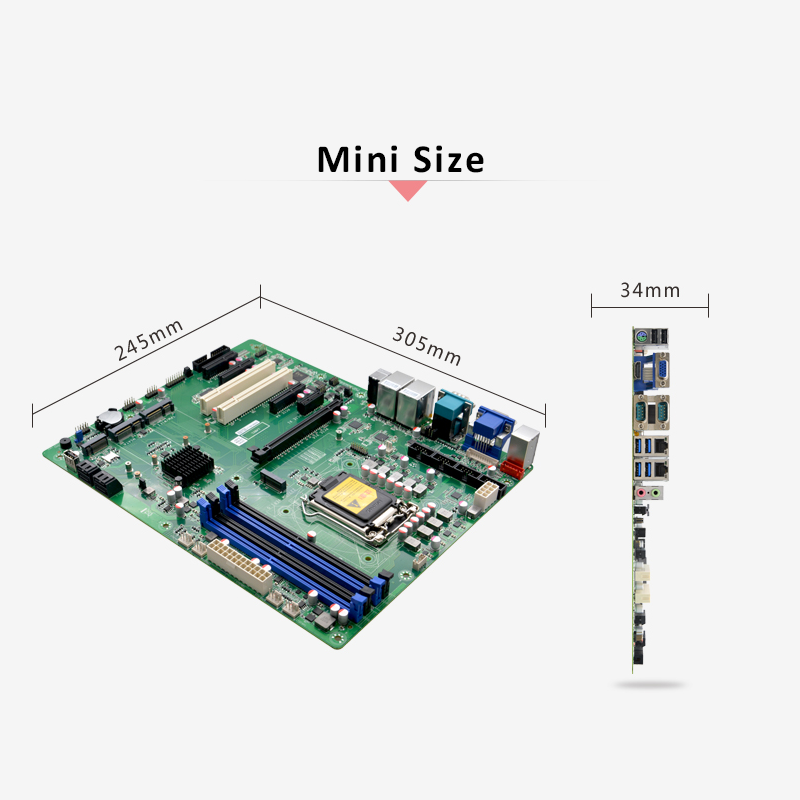

尺 寸: 305mm x 245mm(ATX)
