产品描述

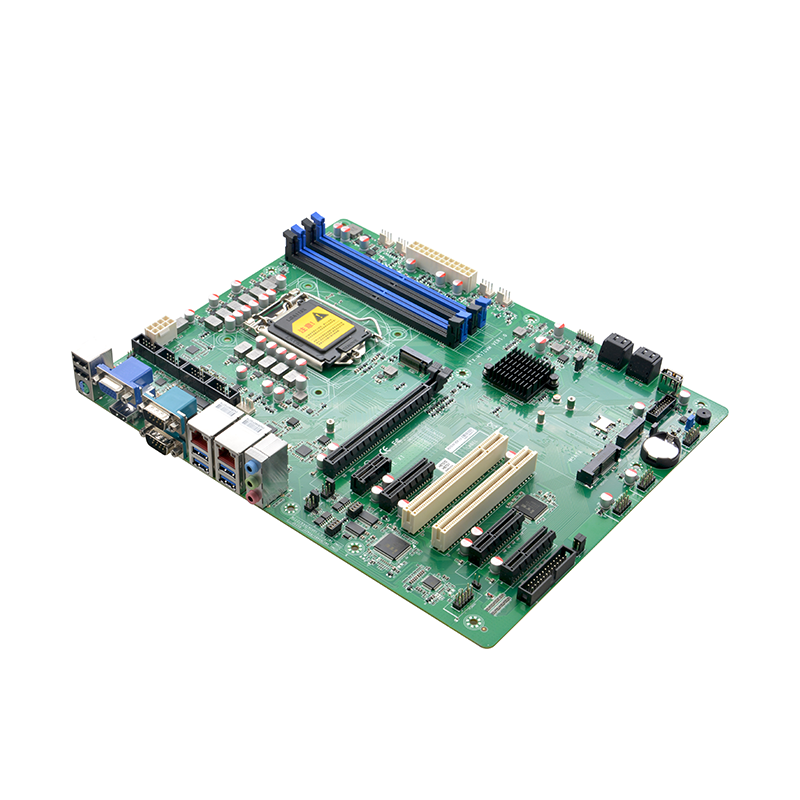

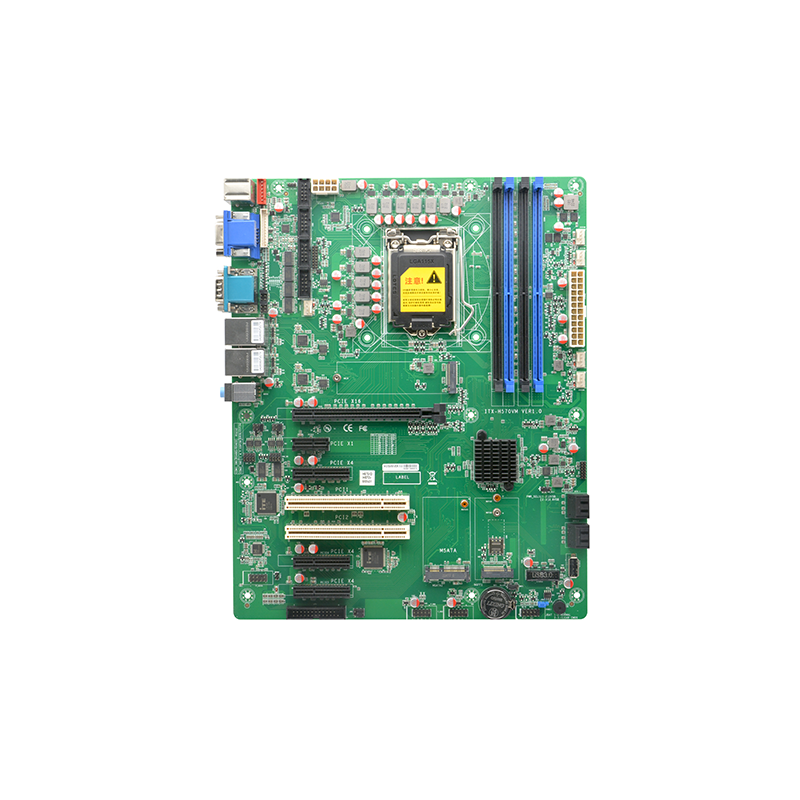

产品型号: H570VM VER:1.0
处理器: 支持LGA1200 10th/11th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9 处理器
Note:支持10/11代 125W的CPU
芯片组: 采用Intel® H570芯片组,
内 存: 4x DDR4 DIMM内存插槽，支持双通道最高3200MHz内存,最大支持128GB
显 示: 集成Intel®HD Graphics 核心显卡支持DirectX12.1,OpenGL4.5,支持4K显示
1x VGA接口,支持最高分辨率为1920X1200@60Hz
2x HDMI1.4接口,支持最高分辨率为4096x2160 @24Hz
网 络: 2x Intel ®I226V千兆网卡芯片,支持网络唤醒/PXE功能
存 储: 4x SATA3.0硬盘接口,传输速度可达6Gbps
1x MSATA插槽,支持Intel 协议的SSD
1x M.2插槽,支持M.2 Key M 2280 NVME PCIE X4/SATA自适应SSD
音 频: 板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out/Line-in
扩展插槽:
1x PCIE3.0 X16插槽
1x PCIE 3.0 X1插槽
3x PCIE 3.0 X4插槽
2x PCI插槽
1x M.2插槽，支持M.2 Key B 2242/2252 4G/5G模块

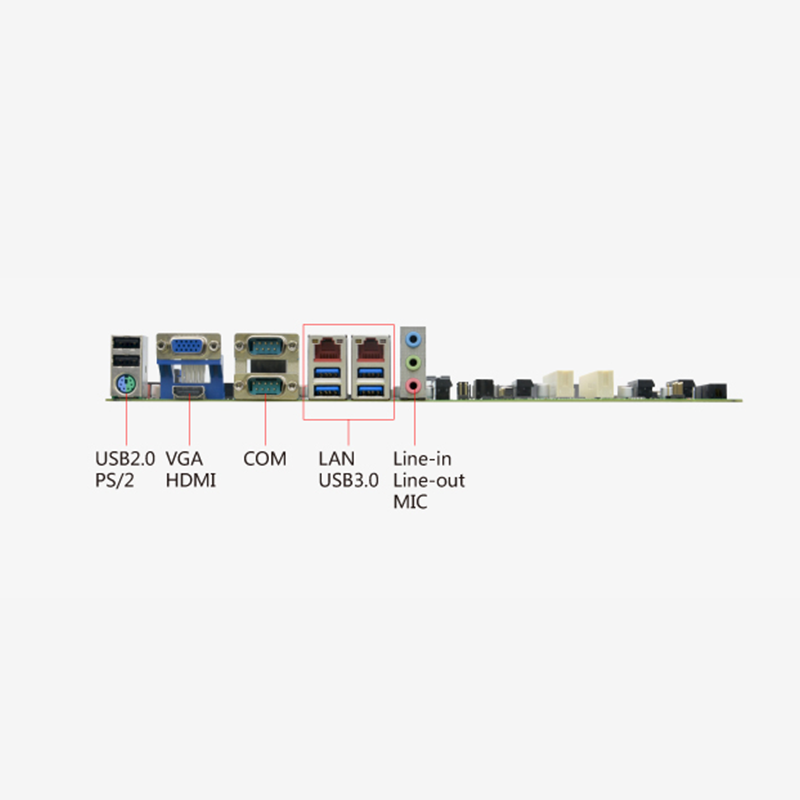

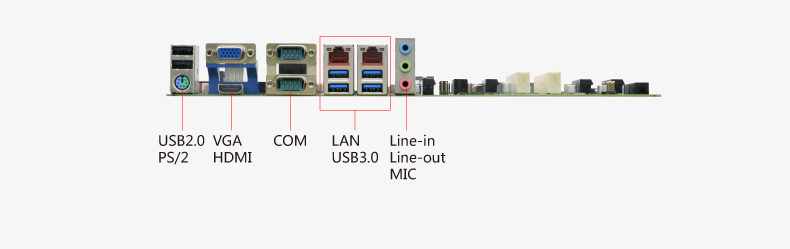

背板I/O接口:
1x PS/2接口(可扩展键盘和鼠标)
1x DB15 VGA接口
1x HDMI1.4接口
2x DB9 RS232串口, 支持第9pin带电功能，支持RS485/422
2x USB2.0接口
4x USB3.0接口
2x RJ-45千兆网络接口
1x 三层音频接口，支持Line-out,MICK,Line-in

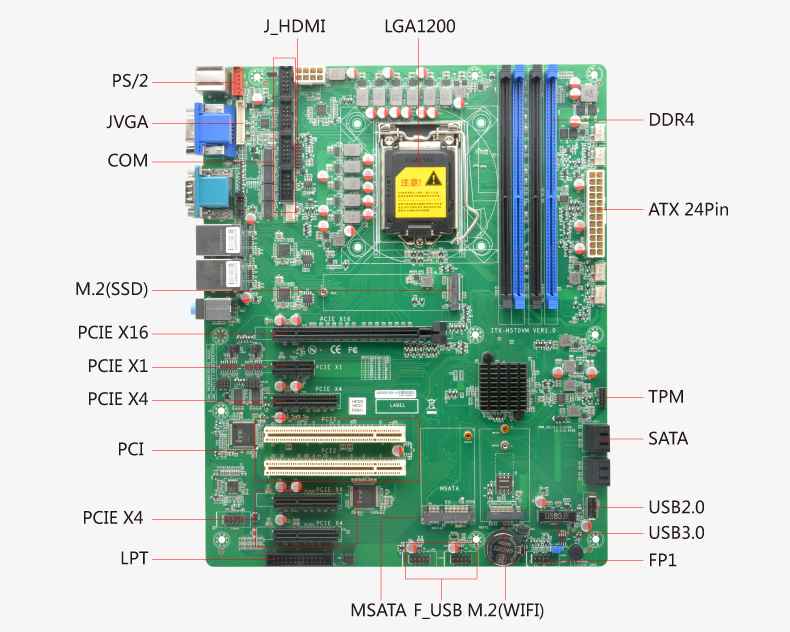

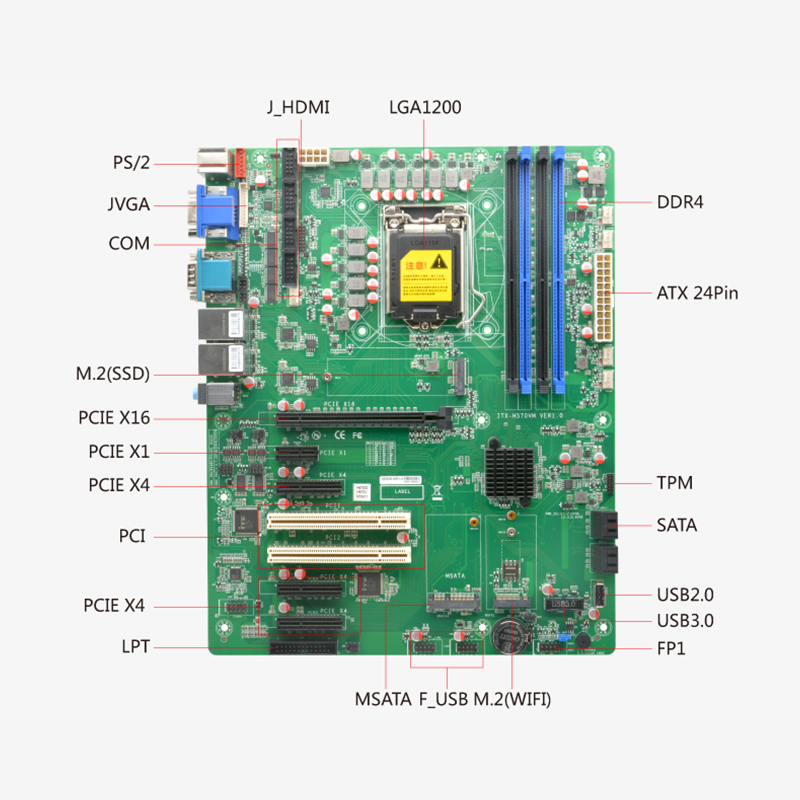

内置I/O接口:
4x USB2.0接口 2x 5pin，其中立式USB2.0 与F_USB2排针中的一组USB为二选一
2x USB3.0接口 2x 10pin
1x 前面板音频接口(2x 5pin）
1x 前面板功能按钮和指示灯接口(2x 5pin)
1x 24pin ATX电源插座 1x 8pin ATX电源插座
1x PS/2键盘鼠标接口 1x 6pin
1x JVGA接口 1x 12pin,与DB15同信号
1x JHDMI接口 2x 8pin
1x TPM接口 2x 6pin
4x RS232串口，2x 5pin
1x SIM卡插槽
1x LPT接口 2x 13pin
风扇接口: 1x 4pin CPU风扇接口;4x 4pin 系统风扇接口
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Windows 11/Linux
电源类型: 采用ATX 24Pin和8pin电源供电
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

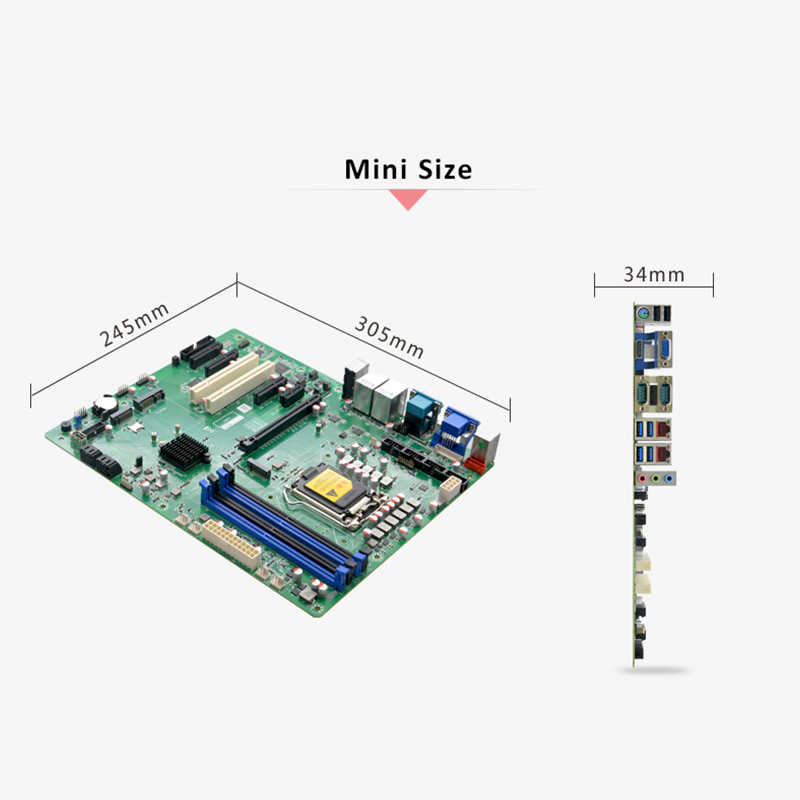

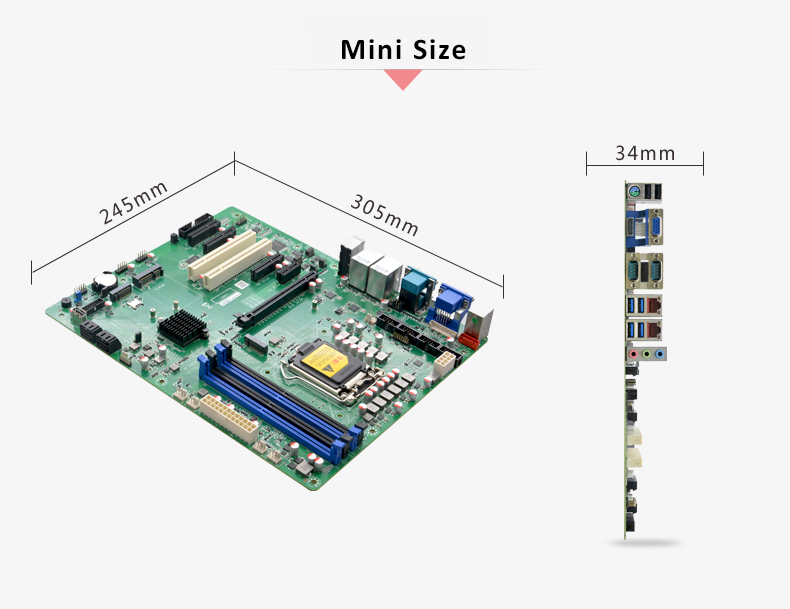

尺 寸: 305mm x 245mm
