产品描述

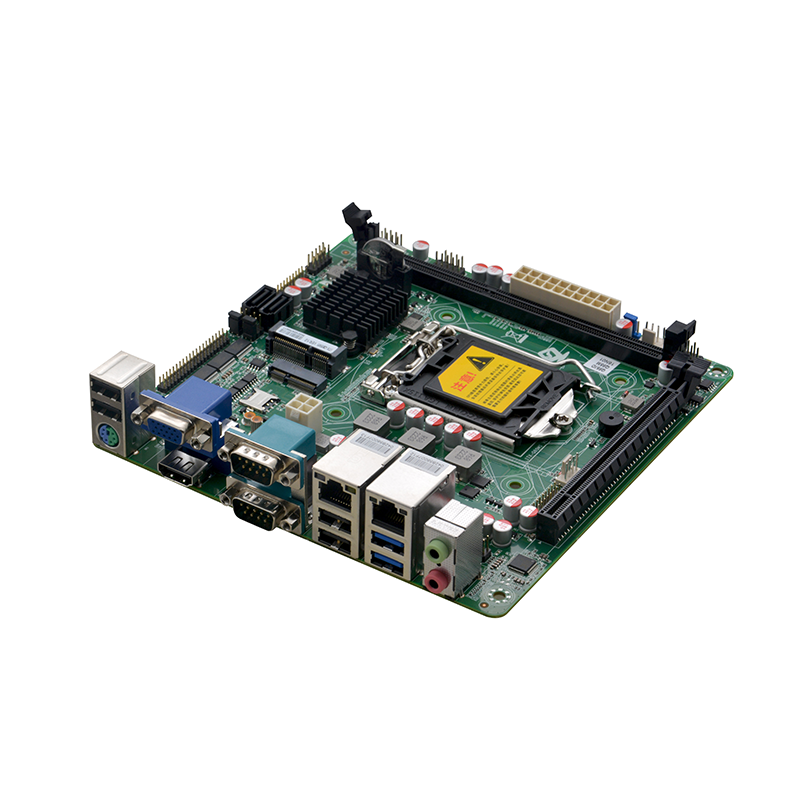

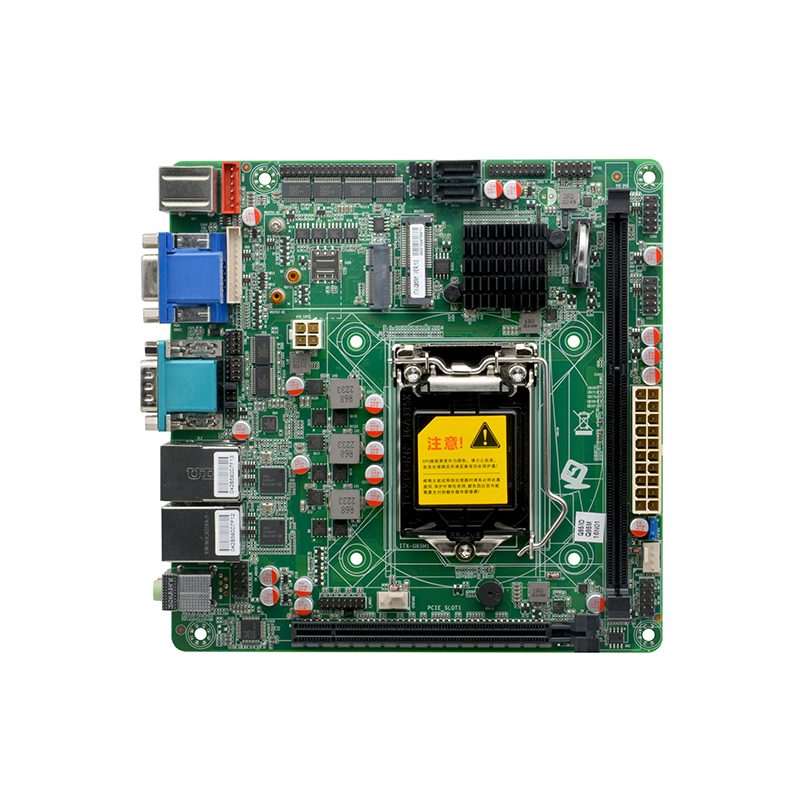

产品型号: ITX-Q85M1 VER:1.0
处理器: 支持LGA1150 Intel® Celeron/Pentium/Core™ i3/i5/i7处理器
芯片组: 采用Intel® Q85高速芯片组
内 存: 1x DDRIII DIMM内存插槽，支持单通道的1600/1333MHz内存,最大支持8GB
显 示: 集成Intel® HD图形控制器,支持DirectX11.2,OpenGL4.3
1x VGA,2*HDMI显示输出，支持VGA/HDMI同步/异步显示
网 络: 2x WGI210AT千兆网卡芯片,支持网络唤醒/PXE功能
存 储 :2x SATA硬盘接口(其中SATA1支持SATA3.0,传输速度可达6Gbps)
1x MSATA插槽,支持SSD,支持4G模块或Intel协议的SSD固态硬盘,传输速度可达6Gbps
Note:MSATA支持TPM-4COM扩展4个串口,需改料和改BIOS
音 频: 板载ALC888S 7.1+2声道高保真音频控制器,支持MIC/Line-out
扩展插槽: 1x PCIE X16插槽
1x M.2插槽,支持M.2 Key E 2230 WIFI模块

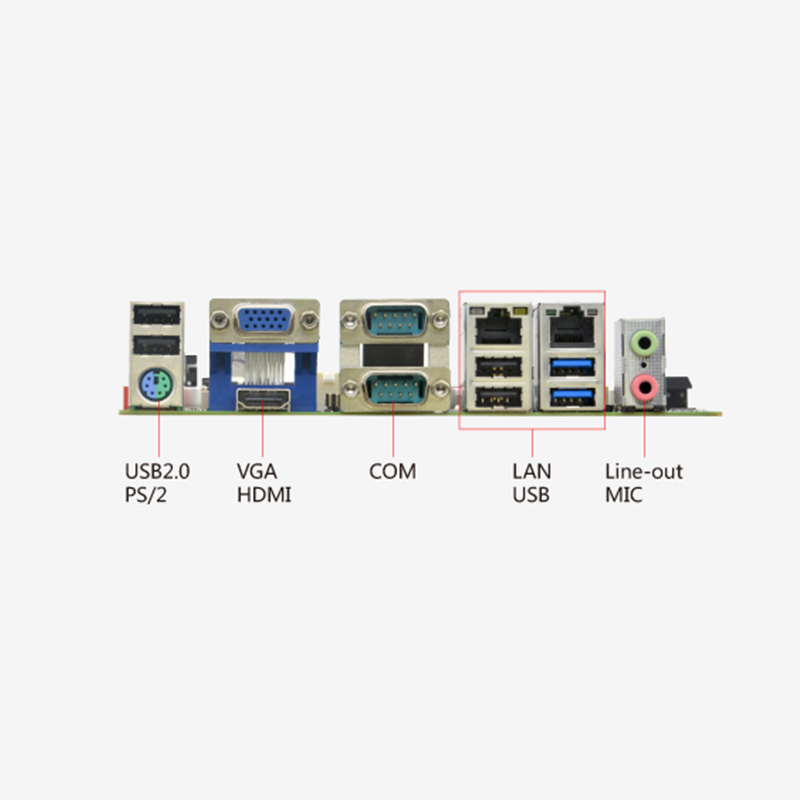

背板I/O接口:
1x PS/2接口(可扩展键盘和鼠标）
1x VGA显示接口
1x HDMI显示接口
2x DB9 COM串口,支持第9pin带电功能，支持RS485/422
4x USB 2.0接口
2x USB 3.0接口
2x RJ-45千兆网络接口
1x 双层音频接口(声音输出和MIC输入)
内置I/O接口:
1x 20pinATX 电源插座，
1x 4pin ATX电源接口
1x HDMI接口(2x 8Pin)
1x PS/2键盘鼠标接口1x 6Pin
4x RS232串口 2x 20pin
1x 前置音频接口2x 5pin
1x HDMI接口2x 8Pin
1x JVGA 接口 1x 12pin,与DB15同信号
4x USB 2.0接口 2x 5Pin
2x USB3.0接口 2x 10pin
1x SIM卡插槽
1x 前面板功能按钮和指示灯接口 2x 5pin
风扇接口: 1x 4pinCPU风扇接口;1x 4pin系统风扇接口
BIOS: 64Mb Flash ROM
GPIO: 支持4路输入输出接口
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10/Linux
电源类型: 采用ATX 24Pin和4pin电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

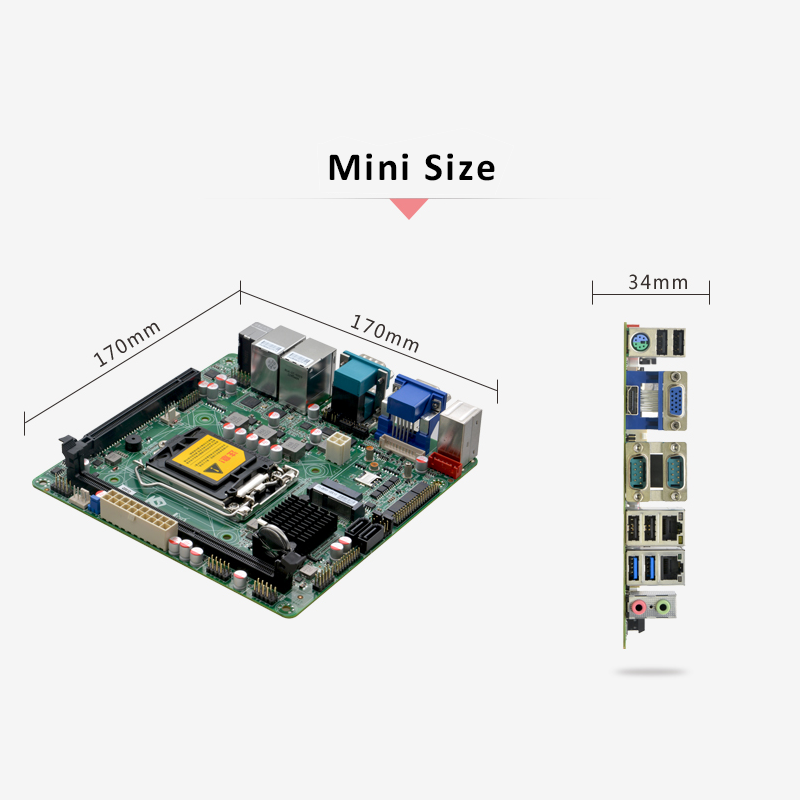

尺 寸: 170mm x 170mm
