产品概述
●标准Mini ITX规格主板（170×170mm）
●搭载12代Intel®赛扬N100处理器（4核/3.4GHz）
●专为紧凑型嵌入式系统设计的高集成度Mini ITX解决方案
核心特性
1.Mini ITX架构优势：
●标准Mini ITX尺寸，兼容主流小型机箱
●高密度布局，在有限空间实现丰富功能
2.显示输出：
●支持HDMI 2.0/VGA/LVDS/双eDP多接口
●Mini ITX主板中少有的多屏输出能力
3.扩展能力：
●单DDR4插槽（16GB/3200MHz）
●提供M.2 SSD+SATA3.0双存储方案
●标准Mini ITX扩展接口布局
工业级设计
●采用Mini ITX工业主板标准设计
●支持12V宽压输入
●集成GPIO/看门狗/串口等工业接口
应用领域
●数字标牌（Mini ITX广告机方案）
●工业控制（紧凑型Mini ITX工控机）
●智能终端（基于Mini ITX的嵌入式设备）

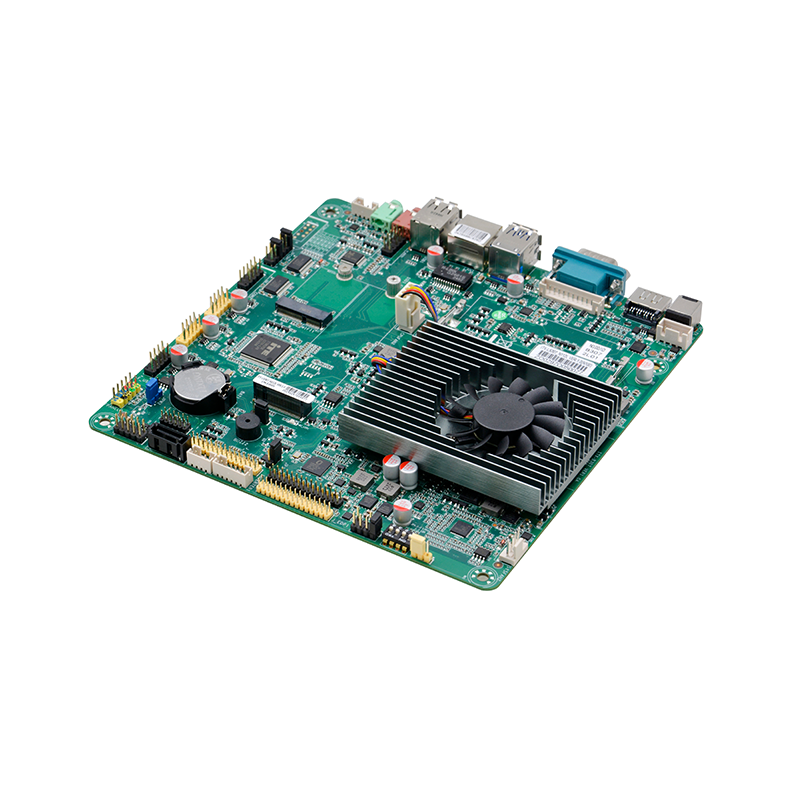

细节展示
产品描述
产品型号: ITX-LS307_N112L VER:0.1(N100)
处理器: 集成Intel®Alder Lake-N N100 3.4GHz 四核四线程处理器，TDP 6W
可兼容Intel® Alder Lake-N 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1* SODIMM插槽,支持单通道3200MHz DDR4内存,最大支持16GB
显 示: 集成Intel® UHD Graphics 核心显卡,支持DirectX 12.1，OpenGL4.6
1* VGA,1*HDMI1.4接口,1* LVDS接口，2* EDP接口
Note:LVDS和EDP1接口为通过跳冒二选一
可支持双EDP显示或LVDS+EDP显示
网 络: 1* RTL8111H千兆网卡,支持网络唤醒、PXE功能
存 储:
1* 7pin SATA3.0硬盘接口，传输速率达6Gbps
1* M.2 插槽，支持M.2 Key M 2280 PCIE X1/SATA自适应SSD
音 频:
板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用4Ω3W喇叭
扩展插槽: 1* M.2插槽,支持M.2 Key E 2230 WIFI模块

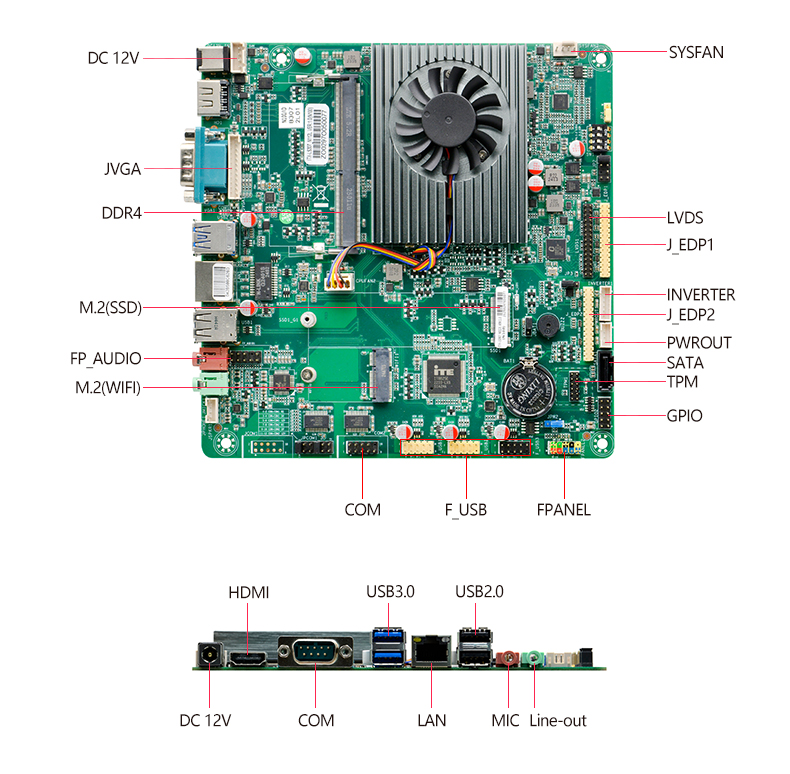

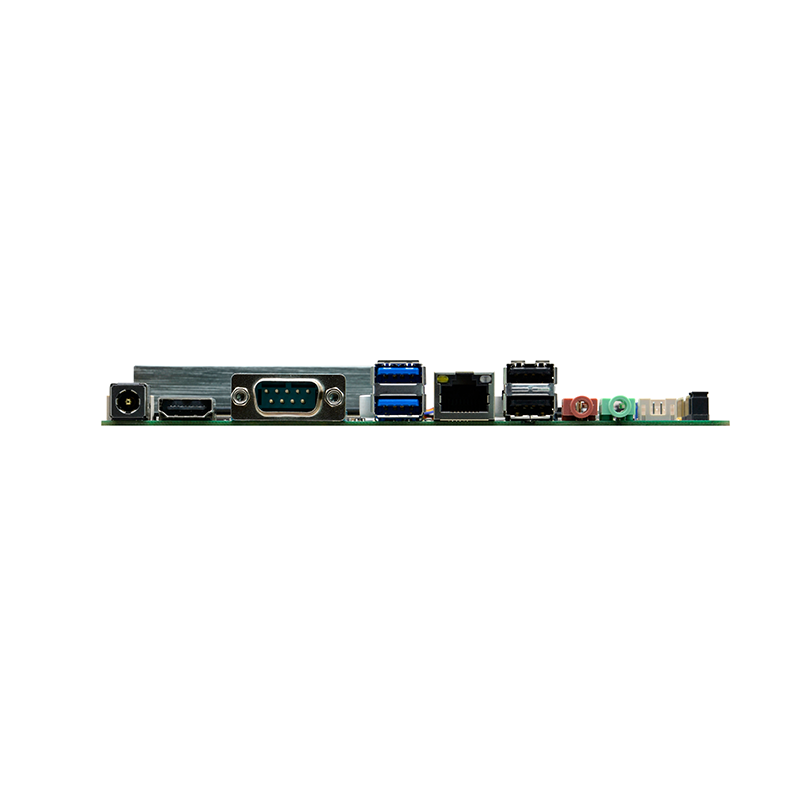

背板I/O接口:
1* DC 12V电源输入接口
1* DB9串口，与DB15为二选一
1* HDMI1.4显示接口
2* USB3.0接口,2* USB2.0接口
1* RJ45千兆网络接口
1* Line-out（绿色），1*MICK(红色)
内置I/O接口:
1* DC电源接口，1*4pin 支持12V电源输入输出
1* JVGA接口 1*12pin
1* LVDS接口，2*15pin，支持双通道24BIT,
2* EDP接口(黄色)，2*15pin ，其中EDP1与LVDS为通过跳冒二选一
1* 屏背光供电接口 1*6pin
6* USB2.0接口，2*5pin，其中F_USB1与F_USB2为PCIE 转出的USB
1* RS232串行接口,COM1/2支持第9pin带电功能,COM1与外置DB9为二选一
1* 硬盘供电接口 1*4pin
1* 前置音频接口 2*5pin
1* 功放接口 1*4pin
1* 前面板功能按钮和指示灯接口 2*5pin
风扇接口: 1*4pin CPU智能风扇接口,1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 256Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Windows 11/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

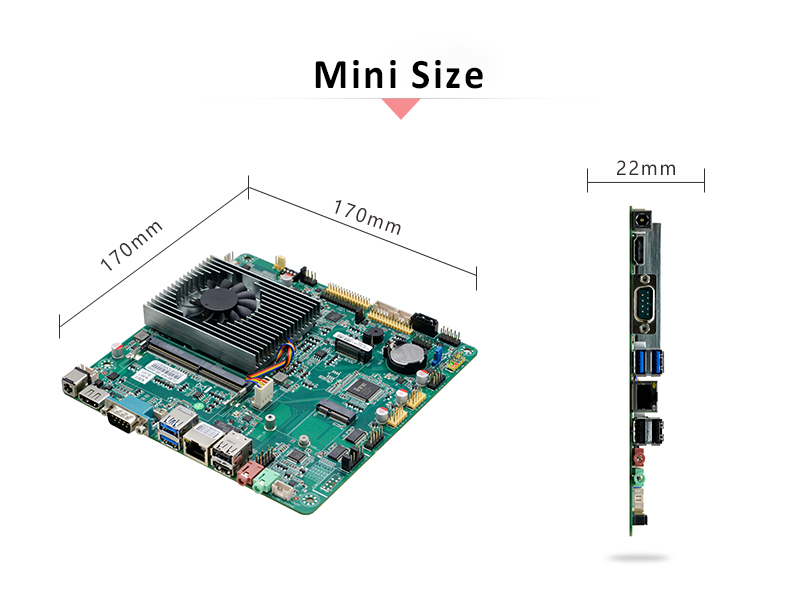

尺 寸: 170mm x 170mm
