概览

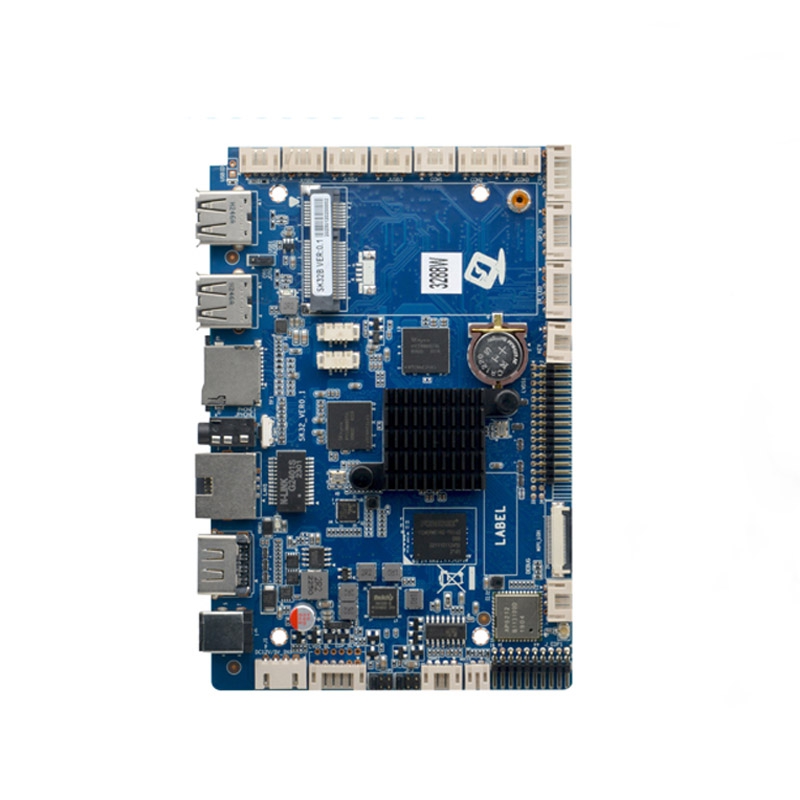

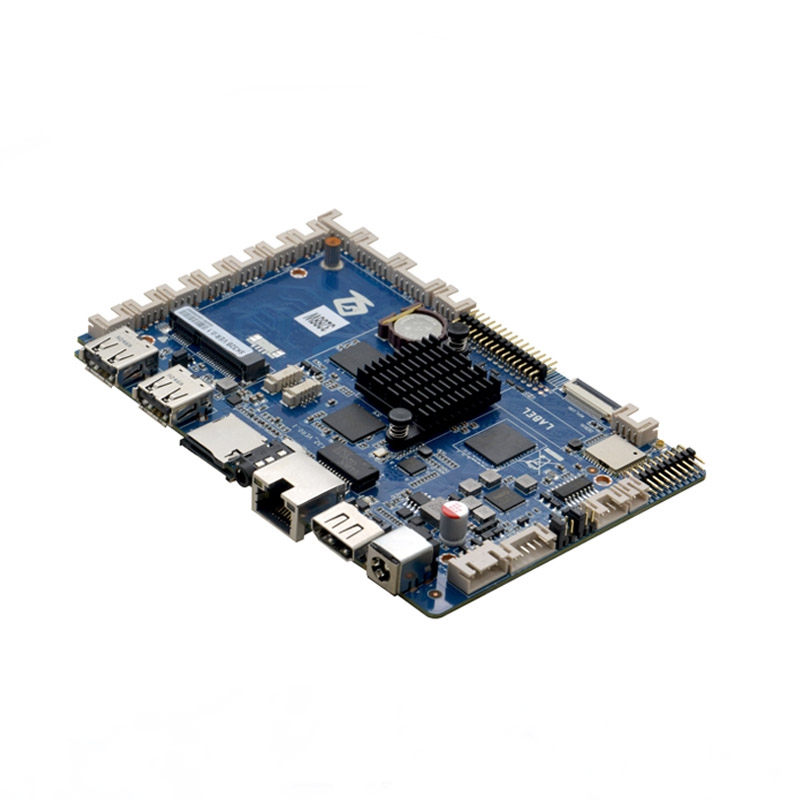

SK32B 是一款基于 Rockchip RK3288 四核处理器（Cortex-A17，主频1.8GHz）的高性能嵌入式主板，集成 ARM Mali-T764 GPU，提供强大的计算与图形处理能力，适用于多媒体交互、工业控制和智能终端等场景。
核心配置
●内存：板载 2GB LPDDR4（可选 4GB），集成 2KB EEPROM
●存储：16GB eMMC（可选 32GB/64GB），支持 TF卡扩展（最大64GB）
●操作系统：支持 Android 7.1 / Ubuntu 16.04 / Linux (Qt+eglfs)
显示与多媒体
●多屏输出：HDMI输入 + HDMI输出（4K）、LVDS、eDP、2×MIPI
●触控支持：1×CTP（电容触摸屏接口）
●音频输出：1×SPK（扬声器接口）
网络与通信
●有线网络：1×RJ45 千兆以太网
●无线连接：WiFi/BT 模块，可选 GPS
●移动网络扩展：1×mini-PCIE（支持4G模块） + 1×SIM卡槽
扩展接口
●USB：9×USB 2.0（外接键鼠、摄像头等）
●串口与总线：3×TTL、1×I2C
●电源：12V DC 输入
典型应用
数字标牌、自助终端、工业HMI、智能零售、物联网网关等。
产品描述
产品型号: SK32B VER:1.0
处理器: 集成Rockchip RK3288 quad-core Cortex-A17 1.8GHz处理器
芯片组: 基于RK3288 SOC平台
内存: 板载 LPDDR4 2G内存(2G/4G可选)
显示: 集成ARM Mali-T764 GPU，支持OPENGL ES1.1/2.0/3.0, OPEN
VG1.1,OPENCL,Directx11
1x HDMI接口，1x LVDS接口,1x EDP接口
支持双屏同显/双屏异显
网络: 1x RTL8211F千兆网卡芯片
1x WIFI/蓝牙模块
存储: 1x eMMC存储芯片 16G
1x TF卡扩展
音频 : 支持左右声道输出,内置双8R/5W功放
扩展插槽: 1x mini PCIe插槽，支持3G/4G模块.支持WIF/蓝牙模块

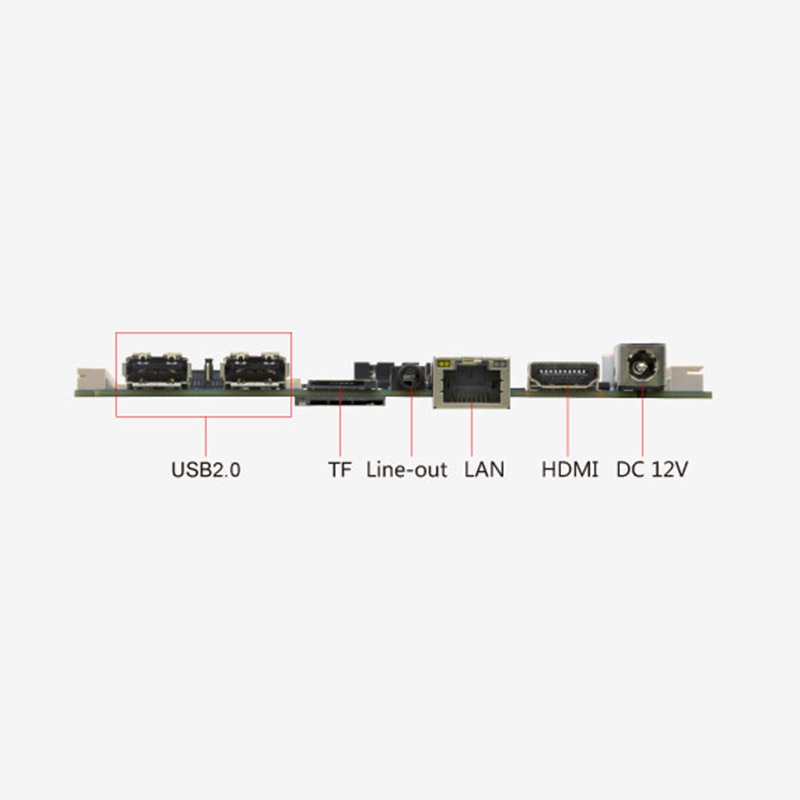

前I/O接口:
1x DC 12V电源接口
1x HDMI输出，支持1080P60Hz，4k30Hz输出
1x 10M/100M/1000M自适应以太网
1x Line-out(绿色)
1x TF卡插槽/SIM卡(背面)1x SIM卡插槽
2x USB2.0接口
内置I/O接口:
1x LVDS输出接口，2x 15pin，支持双通道24BIT
1x EDP输出接口，30pin
1x MIPI输入 24pin，用FPC连接Mipi转HDMI输入小板(可选)
1x 升级键
1x 音频输出接口支持左右声道输出,内置双8R/5W功放
1x MIC
4x USB2.0接口 1x 4pin PH=2.0mm
1x USB2.0接口 PH=2.0mm,
2x USB2.0接口 PH=1.25mm 预留接口
1x I2C接口
3x TTL接口(可改RS232或RS485)
1x 触摸屏接口
1x 前面板功能按钮 1x 4pin
1x 遥控头+指示灯接口1x 4pin
1x 串口调试座
电源类型: DC 12V单电源输入
GPIO: 支持4路GPIO功能
操作系统: Android 7.1、Ubuntu18.04、debian9
工作温度: 0℃~60℃
储存温度: -20℃~70℃
工作湿度: 5%-95%相对湿度,无冷凝

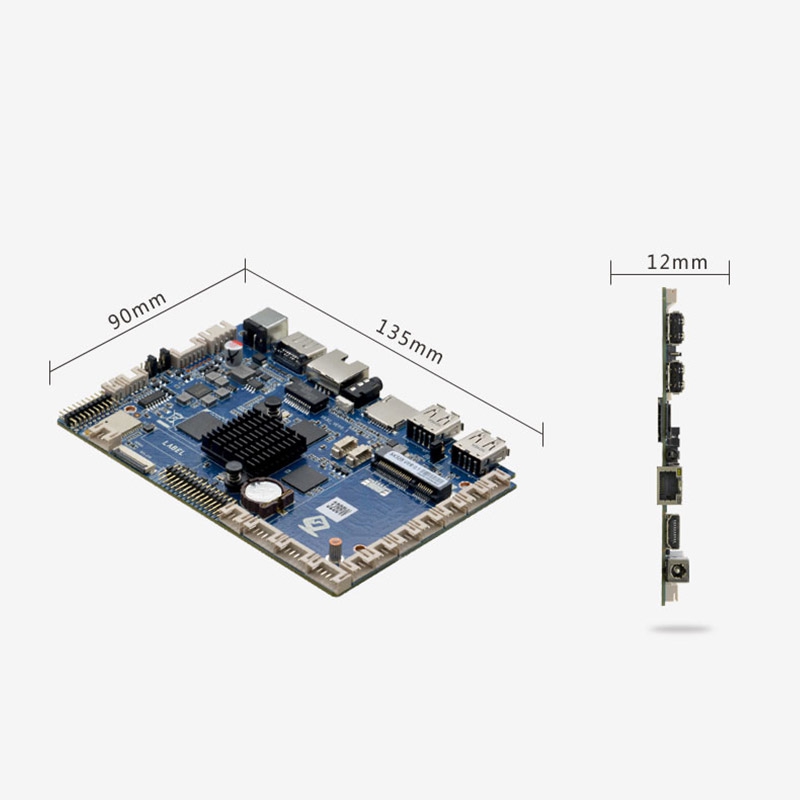

尺 寸: 135mm x90mm,板厚1.6mm
PCB: 6层板
螺丝孔规格: 03.2mmx4
