产品描述
产品型号: ITX-LS421_J112L VER:1.0（N4020）
处理器: 集成Intel®Celeron N4020 1.1GHz 双核二线程处理器 ,TDP 6W
可兼容Intel® Gemini Lake 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1x SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB
显 示: 集成Intel® UHD Graphics 600核心显卡
1x VGA,1x LVDS接口，支持双通道24BIT,2x EDP
Note:可支持双EDP显示或双LVDS显示，LVDS和EDP通过跳冒二选一,LVDS2默认不上件
网 络: 1x Realtek RTL8111H千兆网卡,支持网络唤醒/PXE
存 储: 1x 7pin SATA3.0硬盘接口,传输速率达6Gbps
1x MSATA插槽支持SSD固态硬盘,传输速度可达6Gbps,
1x M.2插槽，支持M.2 2280 PCIE X2信号SSD
音 频: 板载USB HS-100B 音频控制器,支持MIC/Line-out.功放
功放建议使用4Ω3W喇叭
扩 展: 1x M.2插槽，支持M.2 Key E WIFI模块

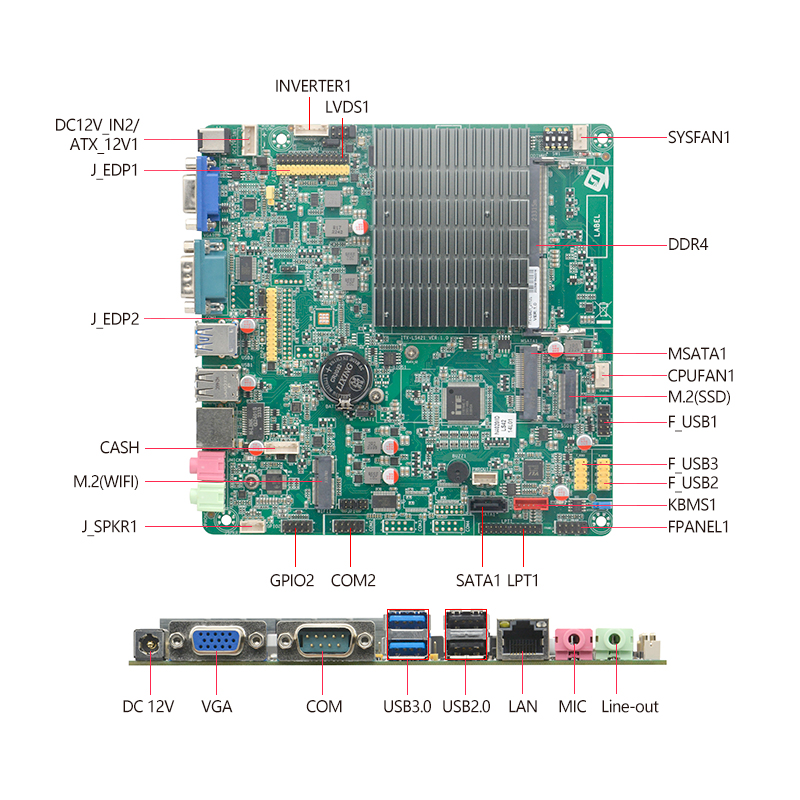

背板I/O接口:
1x DC12V电源输入接口
1x VGA显示接口
1x DB9 RS232串口,支持第9pin带电
1x RJ-45 千兆网络接口
1x Line out接口(绿色)、1x MIC接口(红色)
2x USB3.0接口，2x USB2.0接口
内置I/O接口:
1x DC电源接口 1x 4pin（可做12V输入输出电源接口）
1x LVDS接口 2x 15pin，支持双通道24BIT
2x 屏背光供电接口 1x 6pin
2x EDP接口，(LVDS1与J_EDP1为通过跳冒二选一,)
6x USB 2.0接口 2x 5Pin，其中F_USB2和F_USB3为PCIE转出的信号
1x 钱箱接口 1x 6pin
1x RS232串行接口，支持第9pin带电功能
1x LPT并行接口 2x 13Pin
1x PS/2键盘鼠标接口 1x 6pin
1x 前面板开关按钮和指示灯接口 2x 5Pin
1x 硬盘供电接口 1x 4pin
1x 功放接口 1x 4pin
风扇接口: 无风扇散热设计,预留1x 4pin CPU风扇接口,1x 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

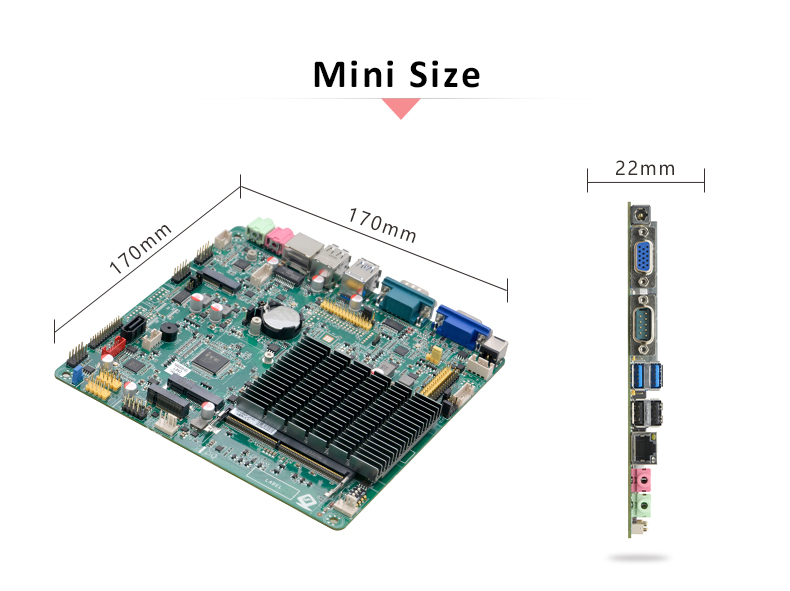

尺 寸: 170mm x 170mm
